Что такое испытание автоматических выключателей?

Испытание автоматических выключателей (прогрузка) — это комплексная проверка работоспособности защитных аппаратов с использованием специального оборудования. Процедура позволяет выявить неисправности в работе автоматов и предотвратить аварийные ситуации в электрических сетях.

Автоматические выключатели (АВ) служат для защиты распределительных сетей переменного тока и электроприёмников при возникновении нештатных ситуаций. Защитные функции обеспечивают расцепители, которые размыкают контакты автомата при прохождении тока, превышающего номинальное значение:

  • Тепловые расцепители — защита от перегрузки
  • Электромагнитные расцепители — защита от токов короткого замыкания
  • Комбинированные расцепители — защита от перегрузки и КЗ
Важно! Испытание автоматических выключателей на срабатывание — одно из ключевых, так как напрямую влияет на безопасность персонала и электрооборудования. Неисправный автомат может не сработать при аварии, что приведёт к пожару или поражению электрическим током.

Зачем нужна проверка автоматических выключателей?

Испытания проводятся для достижения следующих целей:

  • Подтверждение работоспособности защитных устройств
  • Проверка соответствия времятоковых характеристик паспортным данным
  • Выявление скрытых дефектов и неисправностей
  • Обеспечение безопасности персонала и оборудования
  • Соответствие требованиям ПУЭ и нормативных документов
  • Своевременная замена неисправных автоматов
Измеряемая величина — время отключения автоматического выключателя при заданной величине испытательного тока, превышающего номинальное значение.

Когда требуется испытание автоматов?

Обязательная проверка автоматических выключателей проводится в следующих случаях:

При вводе в эксплуатацию

Приёмо-сдаточные испытания новых электроустановок

Периодический контроль

Плановые эксплуатационные проверки

После ремонта

Проверка после замены или ремонта оборудования

После аварий

Диагностика после короткого замыкания или перегрузки

Методика испытания автоматических выключателей

Проверка срабатывания расцепителей производится согласно ГОСТ Р 50345-99 и включает следующие этапы:

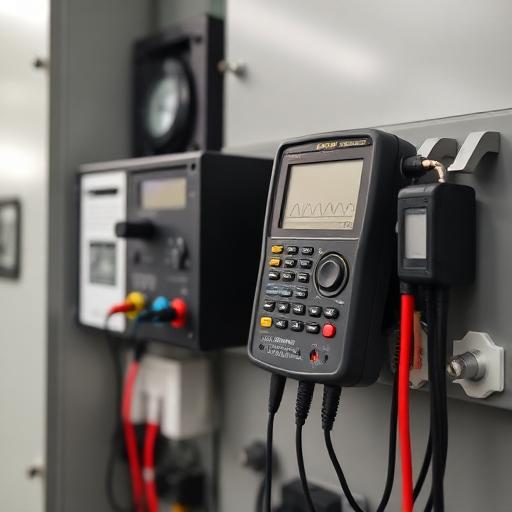

1. Измерение сопротивления изоляции

Сопротивление изоляции между полюсом аппарата и землёй, а также между двумя полюсами не должно быть менее 1 МОм. При подсоединённых проводах и кабелях — не менее 0,5 МОм.

2. Испытание повышенным напряжением

Проводится напряжением 1000 В при частоте 50 Гц продолжительностью 1 минута. Каждая фаза испытывается отдельно, свободные фазы заземляются.

3. Проверка тепловых расцепителей

Испытание проводится при подаче тока, превышающего номинальный. Проверяется время срабатывания и соответствие времятоковой характеристике.

4. Проверка электромагнитных расцепителей

Автомат включают вручную и подают испытательный ток. Измеряется величина тока отключения и время срабатывания.

Времятоковые характеристики по ГОСТ Р 50345-99

Испытание Тип расцепителя Испытательный ток Время расцепления Результат
a B, C, D 1,13 In ≥ 1 ч (In ≤ 63А) / ≥ 2 ч (In > 63А) Без расцепления
b B, C, D 1,45 In < 1 ч (In ≤ 63А) / < 2 ч (In > 63А) Расцепление
c B, C, D 2,55 In 1-60 с (In ≤ 32А) / 1-120 с (In > 32А) Расцепление
d B / C / D 3 In / 5 In / 10 In ≥ 0,1 с Без расцепления
e B / C / D 5 In / 10 In / 50 In < 0,1 с Расцепление

Метод прогрузки автоматических выключателей

Прогрузка — это проверка работоспособности автомата путём измерения тока и времени срабатывания защиты при имитации аварийных условий. Испытания проводят на специальном оборудовании (устройства типа «Сатурн», РЕТОМ и др.).

Порядок проведения прогрузки:

  1. Частичный демонтаж автомата для подключения к испытательному стенду
  2. Подключение испытательного оборудования к выводам автомата
  3. Установка требуемых параметров тока и времени
  4. Подача испытательного тока и фиксация времени срабатывания
  5. Анализ полученных данных и сравнение с нормами
  6. Составление протокола испытаний

Периодичность проверки автоматических выключателей

Тип объекта Периодичность Нормативный документ
Жилые здания 1 раз в 6 лет ПТЭЭП, ПУЭ
Административные здания 1 раз в 3 года ПТЭЭП
Промышленные предприятия 1 раз в год ПТЭЭП
Объекты повышенной опасности 1 раз в 6 месяцев Отраслевые нормы
Медицинские учреждения 1 раз в год ГОСТ, СанПиН

Документация по результатам испытаний

По результатам испытаний оформляется следующая документация:

  • Протокол проверки автоматических выключателей — содержит информацию о параметрах испытаний, результатах измерений и заключениях по состоянию автоматов
  • Ведомость дефектов — при выявлении неисправностей
  • Технический отчёт — полное описание проведённых работ, рекомендации по устранению недостатков
Протокол включает: время срабатывания тепловых и электромагнитных расцепителей, ток срабатывания, соответствие нормам, тип и маркировку автомата, дату испытания и подписи ответственных лиц.

Требования к персоналу

К выполнению испытаний допускаются специалисты:

  • Прошедшие специальное обучение и аттестацию
  • Имеющие группу по электробезопасности не ниже III
  • Имеющие запись о допуске к испытаниям в электроустановках до 1000 В
  • Работающие в составе бригады не менее 2 человек
